电子海图的精确度

电子海图的精确度
    电子航海图的基础是国家水文局制定的纸质航海图。因为电子航海图是矢量图，并非直接扫描而成，因此可能发生转录错误。另外，一些勘测数据十分陈旧。鉴于以上原因，电子海图可能出现重大误差。
你的电子航海图有多旧?
    使用绘图仪上的菜单可以获得海图信息。这些信息显示哪张“纸质”海图是这张电子海图的来源，以及电子海图的更新日期。但是，实际勘测的日期无法显示。
是否有源图?
    某些海图部门在纸质海图上标出其源图，包括各部分的勘测日期和类型。注意：一些看似最新的
纸质海图是基于l 9世纪的勘测结果绘制的!更多内容参见262页。纸质海图是否使用相同的海图基准面?
    所有电子海图都使用WGS84作为海图基准面。除另作设置之外，这是GPS，接收器的默认基准面。纸质海图可以轻易在本地或不同的基准面上绘制，如USGB36。在电子海图数字化的过程中，基准面必须转化成WGS84。在海图的不同部分，转化有所差异，因此可能出现误差。
是否足够精确?
    现代电子海图绘图仪是一件出色的工具，但并非导航唯一的辅助。你很容易习惯于依赖绘图仪，忘记所有其他可支配的导航工具。精确度可以通过以下方法检测：
    通过浮标或其他航海标志时检查所在位置。
    对比雷达和绘图仪。
    观察陆地，思考这个问题：“它看上去正常吗?”

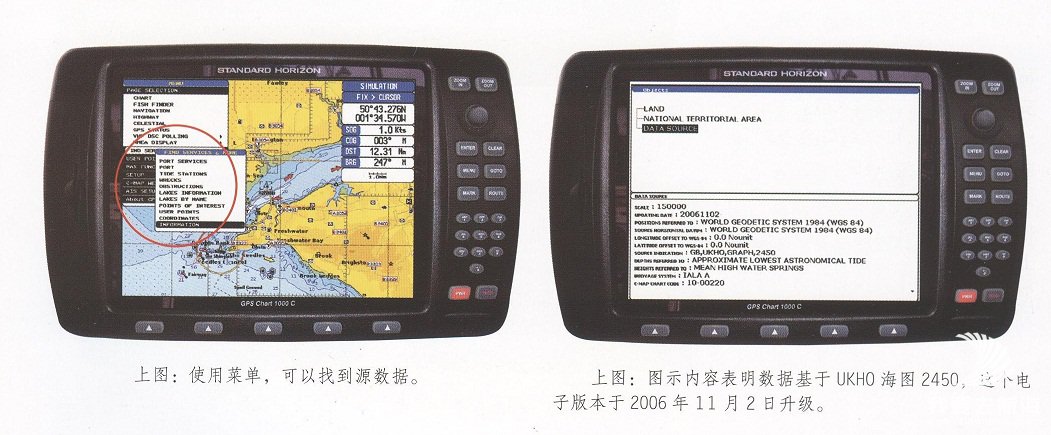

上图：使用菜单，可以找到源数据。
    上图：图示内容表明数据基于UKH0海图2450，这个电子版本于2006·年1 1月2日升级。电子航海图是否可以升级?
    纸质海图的校正结果会按要求发布，电子海图也包含在内，但集体校正结果的发布比较少见。使用者无法自己校正电子海图，必须购买更新的电子海图。电子海图的选择因制造商不同而有所差异，但通常升级海图包会有折扣。升级通常仅包含商用船舶广泛使用区域的变更，例如港口及其入口。
    一些河流和入海口会在短期内发生改变。港口部门会在必要时对浮标装置进行修正，但航海图的校正中很少包含这些修正。航海图上或操作指示器上常能见到作用类似的注释。

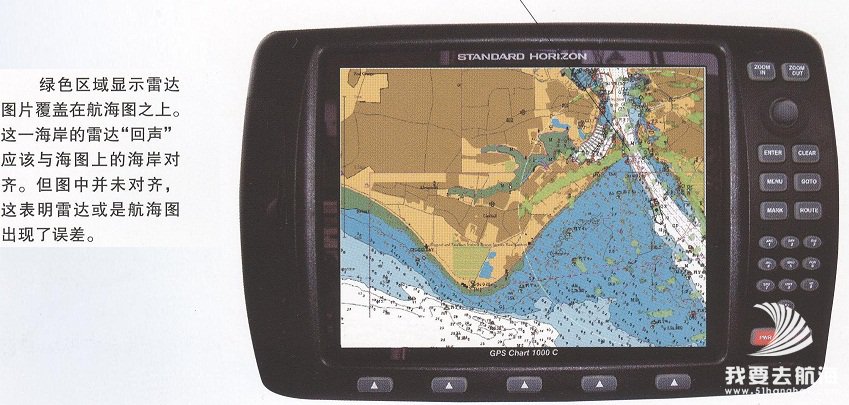

    下图：如果绘图仪上有雷达，那么雷达回波会显示陆地的真方向。这样误差就并非作图引起，而是因为雷达设置错误和罗盘偏移未校正。
